Additive Fertigung im Nanomaßstab 10. Sep 2020 Von Stefan Asche

Gedruckte Heimat für biologische Zellen

Forschende des Karlsruher Instituts für Technologie (KIT) und der Uni Heidelberg haben einen Fotolack für den Zwei-Photonen-Mikrodruck entwickelt, mit dem erstmals dreidimensionale polymere Mikrostrukturen mit Hohlräumen in Nanogröße hergestellt werden können.


Foto: 3DMM2O

Fotolacke sind Drucktinten, mit denen in der sogenannten Zwei-Photonen-Lithographie kleinste Mikrostrukturen 3-D-gedruckt werden können. Während des Drucks wird ein Laserstrahl durch den zunächst flüssigen Fotolack in alle Raumrichtungen bewegt. Hierbei härtet der Fotolack lediglich im Fokuspunkt des Laserstrahls aus. Nach und nach können so komplexe Mikrostrukturen aufgebaut werden. In einem zweiten Schritt wäscht ein Lösungsmittel jene Bereiche aus, die nicht belichtet worden sind. Übrig bleiben komplexe Polymerarchitekturen im Mikro- und Nanometermaßstab.

Hohlräume mit 30 nm Durchmesser

Die Zwei-Photonen-Polymerisation (beziehungsweise der auf diesem Verfahren basierende Zwei-Photonen-Mikrodruck) wird seit einigen Jahren intensiv erforscht – im Hinblick etwa auf die Herstellung von Mikrooptiken, von sogenannten Metamaterialien oder von Mikrogerüsten für Experimente mit einzelnen biologischen Zellen. Um das Anwendungsspektrum zu erweitern, bedarf es neuer druckbarer Materialien. Hier setzen die Wissenschaftlerinnen und Wissenschaftler des Exzellenzclusters 3D Matter Made to Order (3DMM2O) an: „Mit bisherigen Fotolacken war es lediglich möglich, transparente, glasartige Polymere zu drucken“, erläutert Frederik Mayer, Hauptautor der Studie und Physiker am KIT. „Unser neuer Fotolack ermöglicht es erstmals, 3-D-Mikrostrukturen aus porösem Nanoschaum zu drucken. Dieser Polymerschaum weist Hohlräume einer Größe zwischen 30 nm und 100 nm auf, die mit Luft gefüllt sind.“

Von transparent zu weiß

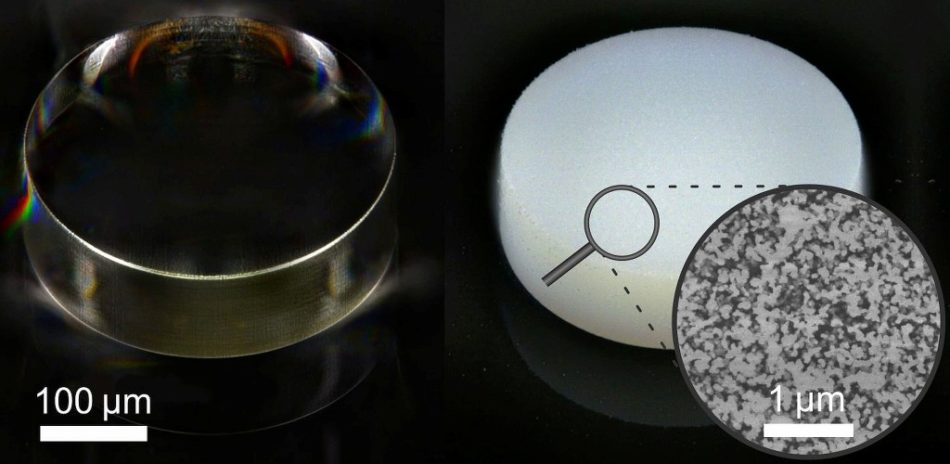

„Einen Fotolack für den 3-D-Laser-Mikrodruck, mit dem man ‚weißes‘ Material drucken konnte, gab es bislang nicht“, stellt Frederik Mayer fest. Wie in einer porösen Eierschale bewirken die zahlreichen winzigen Luftlöcher in den porösen Nanoarchitekturen, dass diese weiß erscheinen. Einfach weiße Partikel in einen herkömmlichen Lack zu mischen, wäre keine Lösung, denn während des Drucks muss der Fotolack für den (roten) Laserstrahl transparent sein. „Unser Lack“, so Mayer, „ist vor dem Drucken transparent, doch die gedruckten Objekte sind weiß und weisen damit eine hohe Reflektivität auf.“ Diese Eigenschaft demonstrieren die Forschenden aus Karlsruhe und Heidelberg mit dem Druck einer haarfeinen Ulbricht-Kugel, eines Bauelements der technischen Optik.

Vielfältige Einsatzmöglichkeiten

Ein anderer Faktor, der neue Möglichkeiten eröffnet, ist die extrem große innere Oberfläche des porösen Materials. Bei Filtervorgängen auf kleinstem Raum, bei extrem wasserabweisenden Beschichtungen oder bei der Kultivierung biologischer Zellen könnte dies einst positiv zu Buche schlagen.

Wozu der neuartige Fotolack geeignet ist und wie er bestmöglich anzuwenden ist, konnte in übergreifender Zusammenarbeit von drei der insgesamt neun Forschungsschwerpunkte des Exzellenzclusters beschrieben werden. Anhand elektronenmikroskopischer Scans und optischer Experimente zeigten die Forschenden, wie die Hohlräume in gedruckten Strukturen verteilt sind und wie ihre Formation durch Veränderungen der Druckeinstellungen, vor allem der Stärke der Laserpulse, auch gesteuert werden kann. An den aktuellen Arbeiten im Exzellenzcluster haben Heidelberger Forschende auf dem Gebiet der Materialwissenschaften und Karlsruher Forschende auf den Gebieten Chemie und Physik mitgewirkt.

Exzellenzcluster 3D Matter Made to Order

Im Exzellenzcluster 3DMM2O forschen Wissenschaftlerinnen und Wissenschaftler des Karlsruher Instituts für Technologie und der Universität Heidelberg interdisziplinär an innovativen Technologien und Materialien für digitale skalierbare additive Fertigungsverfahren, um den 3-D-Druck präziser, schneller und leistungsfähiger zu machen. Ziel ist es, die 3-D-Fertigung und Materialverarbeitung vom Molekül bis zur Makrostruktur vollständig zu digitalisieren. Zusätzlich zur Förderung als Exzellenzcluster innerhalb der Exzellenzstrategie des Bundes und der Länder wird 3DMM2O durch die Carl-Zeiss-Stiftung gefördert.
