Evolution von Messbereich und Genauigkeit
Koordinatenmesssysteme mit CT-Technik erfassen komplette Werkstück-Volumen mit nahezu beliebig hoher Auflösung. Durch Optimierung der verbauten Komponenten und der Software vergrößert Werth Messtechnik jetzt den Einsatzbereich.

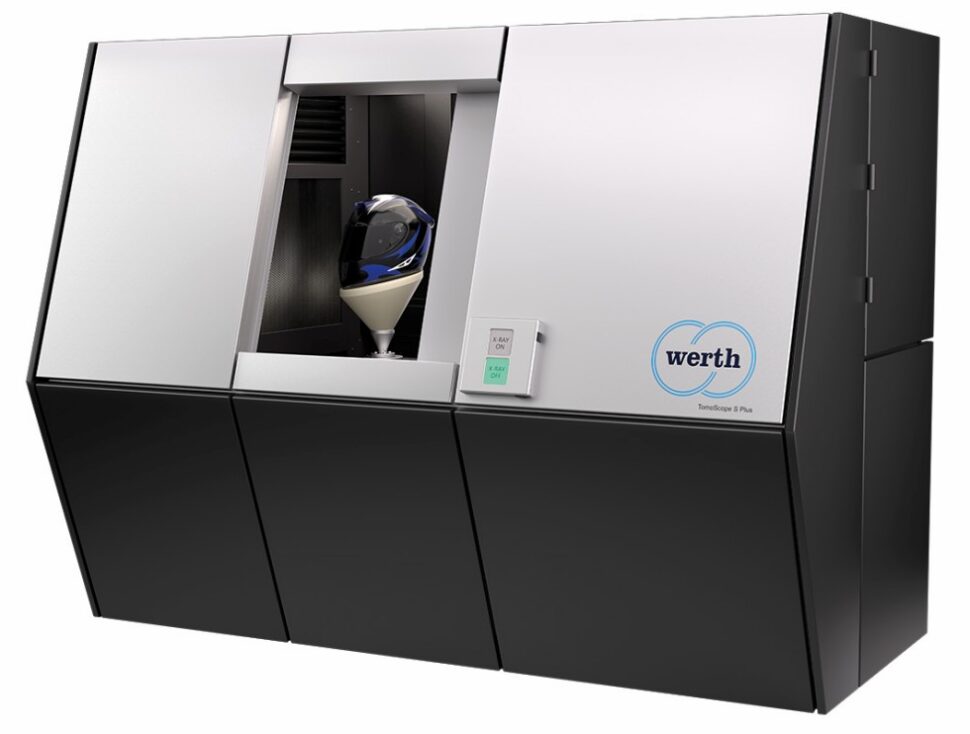

Foto: Werth Messtechnik
Die Computertomografie (CT)-Messsysteme „TomoScope“ von Werth Messtechnik, Gießen, bieten eine hohe Messgeschwindigkeit bei großer Auflösung. Durch Transmissionsröhren mit 80 Watt Röhrenleistung kann bei gleicher Strukturauflösung bis zu fünfmal schneller gemessen werden als mit konventionellen Reflexionsröhren. Bewährte Longlife-Elemente machen es bei der neuen Baureihe möglich, bis zu zwölf Monate wartungsfrei zu arbeiten. Eine normenkonforme Kalibrierung ist optional durch das Werth-DAkkS-Labor durchführbar – es ist das erste Labor für CT-Koordinatenmesssysteme weltweit.
Verbesserte Leistungsdaten
Die Gerätereihe ermöglicht die Messung größerer Werkstücke und kleinerer Objekte mit hoher Auflösung oder reduzierter Messzeit. Als Messergebnis stehen komplette Werkstück-Volumen mit nahezu beliebig einstellbarer Auflösung in allen Koordinatenachsen (bis 60 Milliarden Voxel) zur Verfügung. Anwendungsgebiete sind 3D-Messungen von z. B. Steckern, Kunststoffgehäusen und Abdeckungen, 3D-Druck-Werkstücke, Verpackungen, PET-Flaschen und Preforms.
Die neuen Messsysteme verfügen über das mehr als doppelte Messvolumen gegenüber dem Vorgänger – und das bei nahezu gleicher Baugröße. Mit den einzigartigen Spezifikationen für die Längenmessabweichung MPE für E von (4 + L/75) µm und die Distanzabweichung MPE für SD von (2,5 + L/100) µm bietet die Baureihe außerdem die nach Herstellerangaben höchste Genauigkeit in ihrer Geräteklasse.
Messbereich und -geschwindigkeit ausgebaut
Röntgenröhren von 130 kV bis 240 kV Röhrenspannung, mit Transmissions- oder Reflexionstarget sowie mit und ohne Fokussierung sind wahlweise integrierbar. Dank der Röhrenspannungen bis zu 240 kV können mit dem neuen Computertomografen große, schwierig zu durchstrahlende Werkstücke gemessen werden. Die Detektoren verfügen über 2 Megapixel bis 28 Megapixel mit Pixelgrößen von 50 µm bis 200 µm. Die Kombination von großen Detektoren und speziellen Tomografieverfahren wie Raster- oder Halbseitentomografie ermöglichen einen großen Messbereich bis 650 mm. Zudem stehen neue Betriebsarten wie „Laminografie“ und „exzentrische Tomografie OnTheFly“ für diese Baureihe zur Verfügung.
Vollautomatische Messungen
Die neuen Geräte erreichen jetzt eine noch höhere Messgeschwindigkeit. Mithilfe der neuen „Kegelstrahlartefakt-Korrektur“ ist schnelles, genaues Messen mit geringem Abstand zwischen Röntgenquelle und großem Detektor möglich. Wie bei allen Geräten der Baureihe lässt sich die Messzeit durch das gleichzeitige Messen vieler Werkstücke stark verkürzen. Eine Automatisierung ist beispielsweise über in die Umhausung integrierte Werkstückwechsler möglich. Diese erlauben die vollautomatische Messung während der Nacht- und Wochenendschichten.
