Audiosensor in der Automobilproduktion 16. Feb 2023 Von Stefan Asche Lesezeit: ca. 2 Minuten

Der richtige Klick: Die Steckverbindung klingt gut

Bei der Produktion von Fahrzeugen setzen die Hersteller vielfach auf Steckverbindungen. Zeit und Geld kostet es jedoch, wenn eine Verbindung nicht richtig gesteckt wird. Für dieses Problem hat das Fraunhofer-Institut für Digitale Medientechnologie IDMT eine audiobasierte Lösung entwickelt.

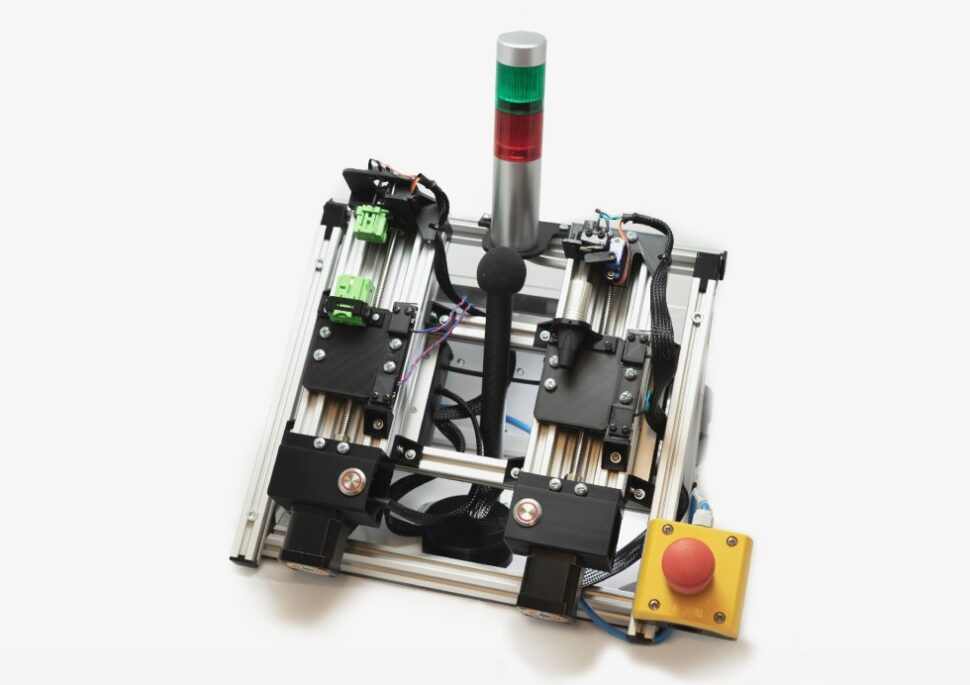

Dieses Demo-Gerät für die Klickerkennung verdeutlicht das zuverlässige Einrasten einer Steckverbindung. Die Signalsäule zeigt fehlerhaftes und korrektes Einrasten an.
Foto: Fraunhofer IDMT / Hannes Kalter

In der Industrieproduktion, insbesondere im Automobilbau, werden viele Verbindungen zwischen Einzelkomponenten nicht mehr geschraubt, geklebt oder geschweißt, sondern durch Steckverbindungen zusammengehalten. Aber sind die Verbindungen wirklich alle korrekt gesteckt? Eine Möglichkeit, dies zu überprüfen, stellen Forschende vom Institutsteil Hör-, Sprach- und Audiotechnologie des Fraunhofer-Instituts IDMT in Oldenburg auf der Hannover Messe im April vor.

Ihr Prüfsystem erkennt basierend auf dem Geräusch, das bei jedem Steckvorgang entsteht, ob Teile korrekt verbunden sind. Zunächst erfassen Mikrofone das Geräusch, dann wird es von Algorithmen analysiert. Schließlich gibt das System positive Rückmeldung oder es sendet eine Warnung, wenn es einmal nicht richtig Klick gemacht hat. Davon profitieren Mitarbeitende sowie automatisierte Robotersysteme. Das Feedback an einen Menschen kann akustisch, optisch oder auch taktil, zum Beispiel über Vibration, erfolgen. Ein Roboter bekommt die notwendige Information direkt aus dem Sensorsystem.

Das Werkzeug klingt nach Verschleiß: KI hört Fehler bei der Zerspanung

„Mit dieser Technologie rücken wir einem Problem bei der Montage von Automobilen zu Leibe“, sagt Danilo Hollosi, Gruppenleiter Akustische Ereignisdetektion. „Automobile haben in der Regel mehrere Hundert Steckverbindungen. Wenn bei der Fertigung eine einzige dieser Verbindungen nicht richtig einrastet und der Fehler erst nach der Auslieferung des Autos beim Kunden bemerkt wird, dann muss der Wagen zur Nachbesserung zurück. Das ist ärgerlich für die Besitzerin oder den Besitzer, und die Autohersteller verlieren Zeit und Geld. Bei den niedrigen Margen in der Massenproduktion wird das zum ernsthaften Problem.“ Hier schaffe das audiobasierte Monitoring Abhilfe.

Umgebungsgeräusche werden ausgefiltert

Herzstück der Audiotechnologie des Fraunhofer-Teams aus Oldenburg sind ausgetüftelte Algorithmen. Diese sind nach Angaben der Forschenden sogar in der Lage, in der lauten und dynamischen Umgebung einer Fabrikhalle einzelne Klicks zu isolieren und zu analysieren.

Für die Niedersachsen war dies eine echte Herausforderung. Schließlich klingen die Klick-Geräusche oft sehr ähnlich. „Wir arbeiten seit vielen Jahren an Akustikverfahren im Bereich der Geräuscherkennung und -analyse. Unser System kann heute sehr nahe beieinander liegende akustische Signale zuverlässig auseinanderhalten und untersuchen“, erläutert Hollosi. Die Expertinnen und Experten aus Oldenburg haben auch die Störgeräuschreduktion weiterentwickelt, damit Umgebungsgeräusche wirksam ausgeblendet werden – ohne die Signalqualität des Klick-Geräusches zu beeinträchtigen. Bei Bedarf können weitere Sensoren für eine noch robustere Erkennung eingesetzt werden.

Integration in Smartwatch oder Handschuh möglich

Die Prüftechnik lässt sich in der Produktion auf verschiedene Weise installieren. Zum einen kann sie Bestandteil der Sensorik in der automatisierten Fabrik sein, zum Beispiel am Arm eines Roboters. Zum anderen könnte eine kompakte Hardware-Box mit Mikrofon und integriertem Mini-PC zur Verarbeitung der Audiodaten an der jeweiligen Arbeitsstation platziert werden. Das Mikrofon ließe sich aber auch in einem Arbeitshandschuh der Werkerin oder des Werkers integrieren. „Sogar die Kombination mit einer speziellen Smartwatch ist machbar“, erklärt Hollosi.

Roland-Berger-Studie zu Industrie 4.0: Was andere Unternehmen von der Automobilbranche lernen können

Für die Industriekunden kann das System beliebig konfiguriert und an individuelle Bedürfnisse angepasst werden. Die audiobasierte Technologie passt nicht nur in den Trend, die Fertigungsschritte in der Produktion durch Sensoren zu kontrollieren und dadurch sicherer und zuverlässiger zu gestalten. Sie leistet auch einen spürbaren Beitrag zur Erhöhung der Effizienz und senkt die Kosten. Auch die Kunden freuen sich, wenn ihr sehnsüchtig erwartetes Automobil fehlerfrei vom Band rollt.

Auf der Hannover Messe vom 17. bis 21. April 2023 können Besucherinnen und Besucher die Technik auf dem Fraunhofer-Stand in Halle 16, Stand A12 anhand eines Demonstrators live erleben.
